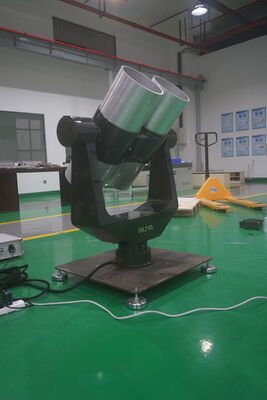

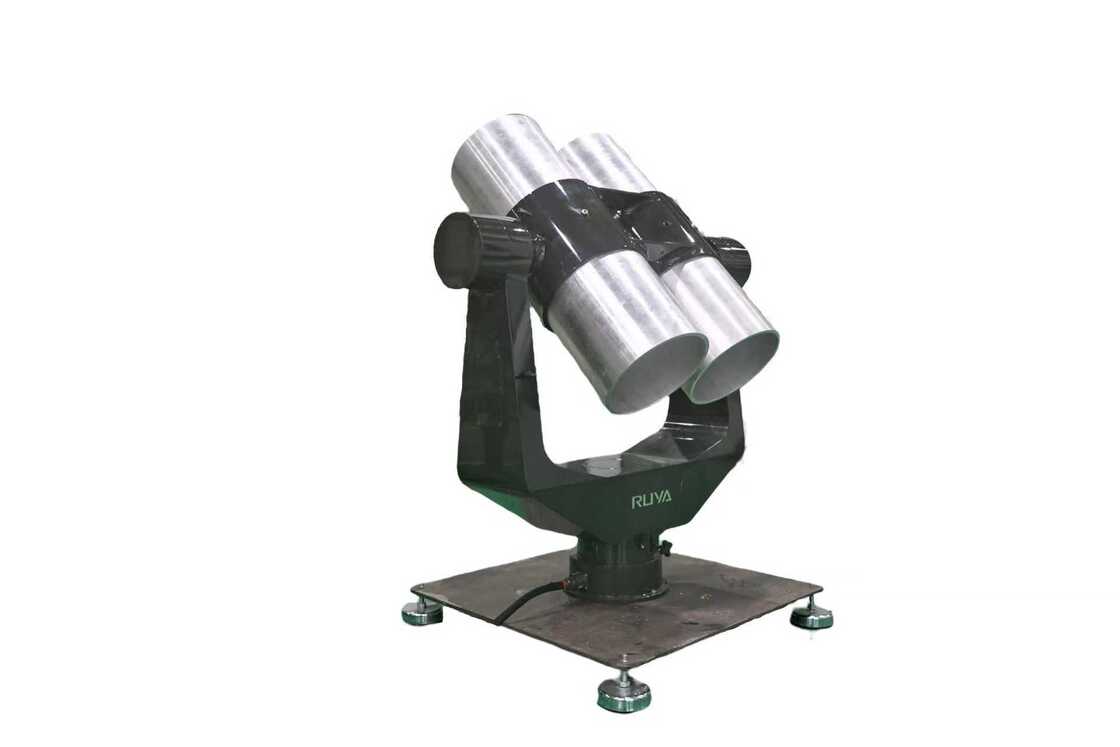

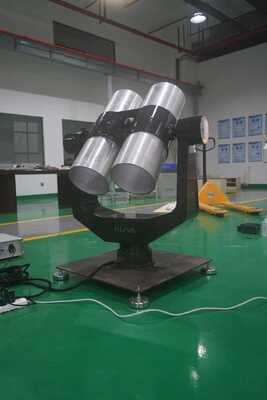

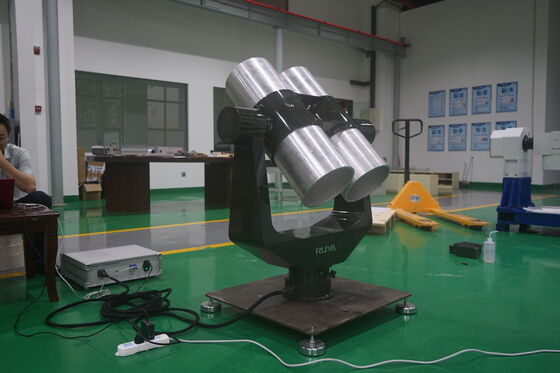

2-STGZ/2 Dwuwymiarowa platforma śledząca UAV, konstrukcja typu U-T, urządzenie śledzące z dwoma osiami

Opis produktu

Dwuwymiarowa platforma śledząca 2-STGZ/2 posiada dwa stopnie swobody ruchu: azymut i elewację.

Jest to dwuwymiarowe urządzenie śledzące o konstrukcji typu U-T, przeznaczone głównie do śledzenia bezzałogowych statków powietrznych (UAV).

Parametry produktu

1. Konstrukcja platformy: Oś azymutu przyjmuje konstrukcję w kształcie "T". Oś elewacji przyjmuje konstrukcję pierścieniową w kształcie "U".

2. Zakres obrotu w azymucie: -90º~+90° (względem punktu centralnego)

3. Zakres obrotu w elewacji: -5°~+85°

4. Punkt zerowy: Wyposażony w punkt zerowy tarczy kodowej

5. Dokładność wskazywania (statyczna): 10″ (3σ)

6. Powtarzalność: 2″

7. Kołysanie kątowe osi pionowej: ≤2″

8. Kołysanie kątowe osi poziomej: ≤3″

9. Rozdzielczość pomiaru położenia kątowego: 0,0001°

10. Dokładność pomiaru położenia kątowego: ≤5″

11. Rozmiar obciążenia: Dwa Φ250

12. Waga obciążenia: 30 kg, podwójna lufa obiektywu

13. Waga platformy: 45 kg

14. Ograniczenia: Podwójna ochrona z mechanicznymi i elektronicznymi ograniczeniami

15. Błąd śledzenia: <3″

16. Maksymalna prędkość w azymucie: ≥20°/s;

17. Maksymalna prędkość śledzenia w azymucie: ≥2°/s;

18. Maksymalna prędkość w elewacji: ≥20°/s;

19. Maksymalna prędkość śledzenia w elewacji: ≥2°/s;

20. Maksymalne przyspieszenie śledzenia w azymucie: ≥2°/s;

21. Maksymalne przyspieszenie śledzenia w elewacji: ≥2°/s.
