2-STGZ/1 bezpośredni napęd Dwóchosiowy zwrotnik śledzący 30kg obciążenia

Name: 2-STGZ/1 bezpośredni napęd Dwóchosiowy zwrotnik śledzący 30kg obciążenia
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2-STGZ/1
Availability: InStock

Nazwa marki:	RUYA
Numer modelu:	2-STGZ/1
MOQ:	1 SET
Cena:	negocjowalne
Czas dostawy:	3-4 miesiące
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO 9001

Załaduj ciężar:

30 kg

Ramka obrotowa kąt （rama zewnętrzna）:

± 358 °

Ramka obrotowa kąt （rama wewnętrzna）:

-5 ° ~+95 °

Dokładność obrotowa:

±3″

Błąd pozycjonowania:

±3″

Powtarzalność pozycjonowania:

± 2 ″

W przypadku celów gwiezdnych dokładność śledzenia otwartej pętli (RMS):

Błąd w ciągu 10 sekund <0,5 ″, błąd w ciągu 60 minut <1 ″;

W przypadku celów kosmicznych dokładność śledzenia otwartej pętli (RMS):

Pojedyncza oś <5 ″

Szczegóły pakowania:

Drewniana skrzynia

Możliwość Supply:

≤3 zestawy, 3 miesiące

Podkreślić:

Prostowy obrójnik do śledzenia napędu

Dwóchosiowy obrójnik śledzenia

30 kg obrójnik o dwóch ośach

Opis produktu

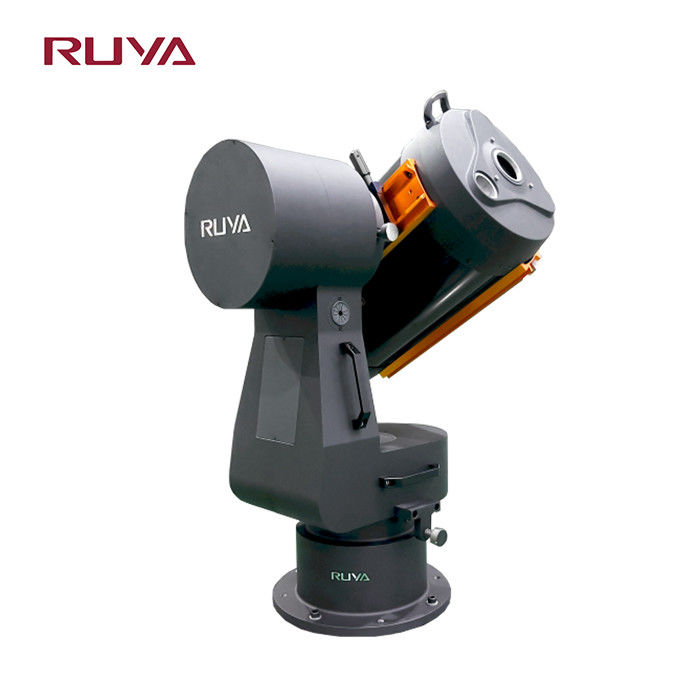

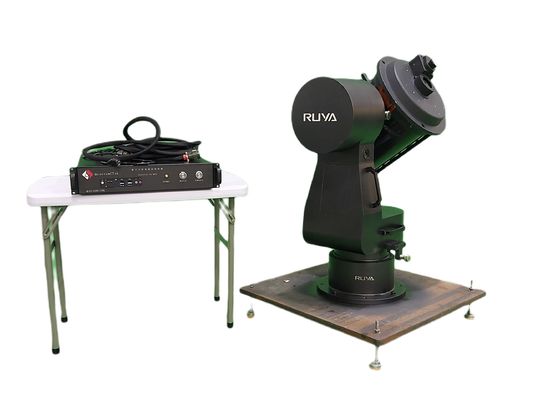

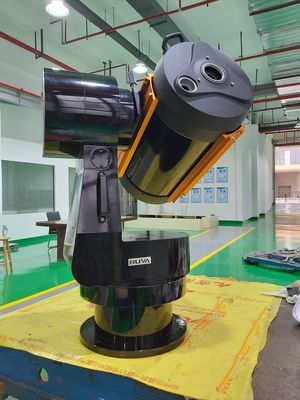

2-STGZ/1 Obrotowy Stół Dwukierunkowy z Napędem Bezpośrednim

Opis produktu

Obrotowy stół dwukierunkowy 2-STGZ/1 z napędem bezpośrednim posiada dwa stopnie swobody ruchu w osi azymutu i osi elewacji. Jest to dwuwymiarowe urządzenie śledzące typu TL. Urządzenie, które symuluje wskazywanie satelity i orientację na ziemi, eliminując jednocześnie wpływ rotacji Ziemi. Może być używane jako naziemna stacja odbiorcza komunikacji kwantowej, a wraz z nadajnikiem satelitarnym kwantowym może realizować komunikację kwantową satelita-ziemia. Współpracując z oprogramowaniem użytkownika i projektem prowadzenia, dwuwymiarowy obrotowy stół śledzący ma możliwość śledzenia satelitów.

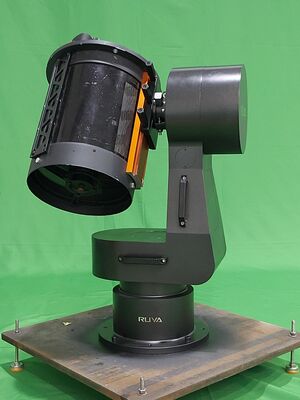

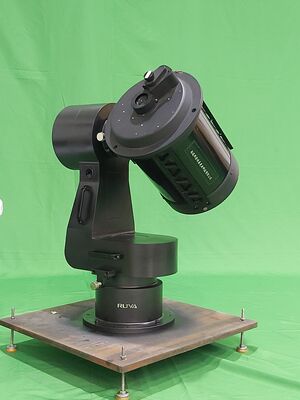

1. Przyjęcie konstrukcji w kształcie litery L zapewnia dużą elastyczność w instalacji obciążenia;

2. Zastosowanie precyzyjnych enkoderów zapewnia wysoką niezawodność dokładności śledzenia;

3. Silniki i napędy DC redukują połączenia transmisyjne i zapewniają brak błędów transmisji w systemie;

4. Główna konstrukcja urządzenia wykonana jest z odlewanego stopu aluminium lotniczego, który jest lekki i stabilny.

Parametry produktu

Specyfikacja
1	Masa obciążenia	30 kg
2	Zakres obrotu kątowego	rama zewnętrzna:±358°
2	Zakres obrotu kątowego	rama wewnętrzna:-5°~+95°
3	Dokładność obrotu dwuosiowego	±3″
4	Błąd pozycjonowania pozycji kątowej	±3″
5	Powtarzalność pozycjonowania pozycji kątowej	±2″
6	Dokładność prędkości	ω≤1°/s , 2×10-3 (1° średnia)
		1°/s≤ω<10°/s , 2×10-4 (10° średnia)
		ω≥10°/s , 2×10-5 (360° średnia)
7	Utrzymanie precyzyjnej prędkości śledzenia	azymut:≥2°/s, maksymalna≥10°/s,
7	Utrzymanie precyzyjnej prędkości śledzenia	elewacja:≥1°/s, maksymalna≥4°/s;
8	Maksymalne przyspieszenie kątowe	rama wewnętrzna:≥1°/s²
8	Maksymalne przyspieszenie kątowe	rama zewnętrzna:≥1°/s²
9	Rozdzielczość tarczy kodowej	1″
10	Punkt zerowy	Z punktem zerowym tarczy kodowej
11	Dla celów gwiezdnych, dokładność śledzenia w otwartej pętli (RMS)	Błąd w ciągu 10 sekund <0.5″, błąd w ciągu 60 minut <1″;
12	Dla celów kosmicznych, dokładność śledzenia w otwartej pętli (RMS)	Pojedyncza oś<5″

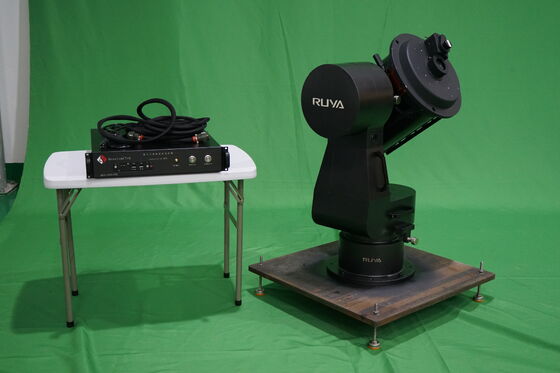

2-STGZ/1 bezpośredni napęd Dwóchosiowy zwrotnik śledzący 30kg obciążenia 0

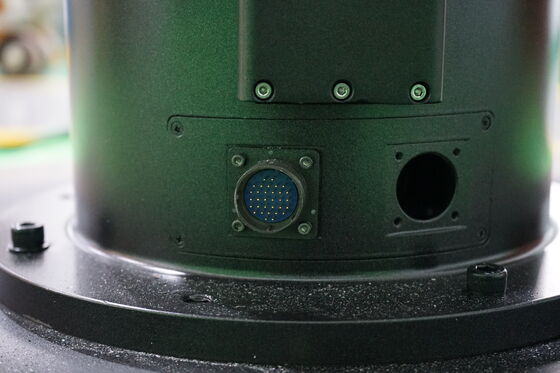

2-STGZ/1 bezpośredni napęd Dwóchosiowy zwrotnik śledzący 30kg obciążenia 1

Znaków:

Głowica śledząca

obrójnik o dwóch ośach

2 osi Obrotowy
