Precyzyjny, 5-osiowy gramofon do symulacji dynamicznej o wysokiej wydajności do testowania HWIL i symulacji ruchu w locie

Nazwa marki:	RUYA
Numer modelu:	/
MOQ:	1 zestaw
Cena:	negocjowalne
Czas dostawy:	4-6 miesięcy
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO 9001

Maksymalne obciążenie:

Obrotnica trójosiowa: ≥ 35 kg . Obrotnica dwuosiowa: ≥ 80 kg

Wymiary obciążenia:

Gramofon trójosiowy: ≥φ300mm × 600mm; Gramofon dwuosiowy: ≥φ300mm × 400mm

Przecięcie trzech osi i dwóch osi:

Kula o promieniu ≤ 1 mm

Prostopadłość pomiędzy osiami:

± 10 ″

Błąd obrotu kąta pochylenia:

± 10 ″

Waga:

Około 15 000 kg

Szczegóły pakowania:

drewniane pudełko

Możliwość Supply:

≤3 zestawy, 6 miesięcy

Podkreślić:

Stół Obrotowy 5-osiowy

Symulacyjny Stół Obrotowy Ruchu Lotu

Precyzyjny Symulacyjny Stół Obrotowy

Opis produktu

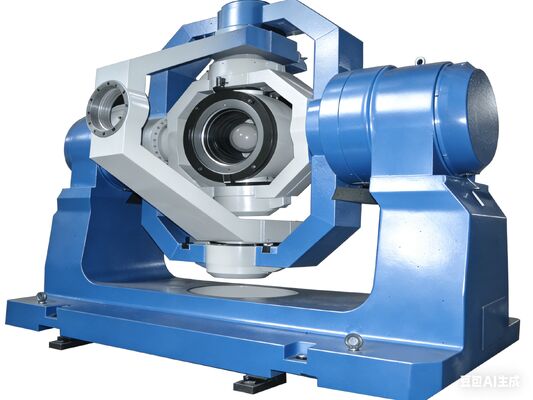

Wysokiej precyzji dynamiczny 5-osiowy symulacyjny gramofon

Przegląd produktu

Ten wysokiej wydajności symulator ruchu lotu HWIL wyposażony jest w pięcioosiowy gramofon symulacyjny, który dokładnie odtwarza różne postawy samolotów w środowiskach roboczych.Realistycznie odtwarza właściwości mechaniczne podczas rzeczywistego lotu i jest przede wszystkim stosowany do eksperymentów ruchu symulacji postawy przestrzennej składników inercyjnych.

System oferuje wysoką zdolność dynamicznej odpowiedzi, dużą zdolność obciążeniową i kompleksowe funkcje, w tym pozycję, prędkość, drgania sinusoidalne i symulację pięcioosiowego połączenia.Jest idealny do eksperymentów symulacji półfizycznych systemów optoelektronicznych w powietrzu.

Struktura mechaniczna

Konfiguracja mechaniczna składa się z dwóch głównych elementów:

Działkowanie z tworzyw sztucznych- symuluje ruch pozycji samolotu przy użyciu struktury O-U-T dla stopni swobody obrotu, przechylenia i wysokości
Dwuosiowe gramofony- symuluje ruch względny celu przy użyciu struktury O-U dla azimutów i stopni wolności

Każda oś zapewnia funkcje pozycji, prędkości, huśtawki i symulacji, tworząc kompleksowe symulowane środowisko ruchu dla samolotów, poszukiwaczy i symulatorów celów.

Główne specyfikacje

Maksymalne obciążenie:Obrót trójosiowy: ≥ 35 kg (włącznie z urządzeniem montażowym); obrót dwustronny: ≥ 80 kg (włącznie z urządzeniem montażowym)
Wymiary obciążenia:Obrót trójosiowy: ≥φ300 mm × 600 mm; obrót dwustronnego: ≥φ300 mm × 400 mm
Przecinek między trzema osiami a dwiema osiami:Sfera o promieniu ≤ 1 mm
Perpendikularność między osiami:± 10′′
Błąd obrotu kątem nachylenia:± 10′′
Wymiary gramofonu mechanicznego:Ok. 5000 × 2500 × 3600 mm
Poziom:Około 15 000 kg

Wskaźniki wydajności

	Trójosiowy układ wału lotniczego					Dwuosiowy układ osi linii widzenia celu
	Rolowanie	Y- Co?		Głupota		Azymut		Głupota
kąt obrotowy zakres	ciągłe	± 65o		± 65o		± 60o		± 60o
Oś trójosiowa ipodwójne-oś relatywnywniosekzakres	Z zainstalowanym symulatorem docelowym względna granica ramy odchylenia trzech osigramofoniwytrzymałość ramypodwójne-ośgramofonjest ≥ 40o, przysłona symulatora docelowego wynosi φ300 mm, a przedni koniec znajduje się 600 mm od środka gramofonu; ruch azymutowyobrotowezakres kątapodwójne-ośgramofon jest ± 40o.
Minimalny kątstawka	00,001 o/s	00,001 o/s		00,001 o/s		00,001 o/s		00,001 o/s
Maksymalny kątstawka	400 o/s	300 o/s		300 o/s		50 o/s		50 o/s
Maksymalne przyspieszenie kątowe	4000o/s²	3000o/s²		2000 o/s²		450 o/s²		450 o/s²
Dokładność pozycji	± 15′′	± 15′′		± 15′′		± 15′′		± 15′′
Powtarzalność pozycji	7.2′′	7.2′′		7.2′′		7.2′′		7.2′′
Rozstrzygnięcie pozycji	30,6′′	30,6′′		30,6′′		30,6′′		30,6′′
Adokładność prędkości nogularnej	ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s
Awęgielstawkastabilność	ω≤1 o/s: 2×10^-2 ω>1 o/s: 5 × 10^-3
Wskaźnik odpowiedzi częstotliwości	12 Hz	8 Hz	8 Hz		4 Hz		4 Hz
	Podwójne 10, amplituda obliczona na podstawie maksymalnego przyspieszenia kątowego, wartość 1° od szczytu do szczytu.
