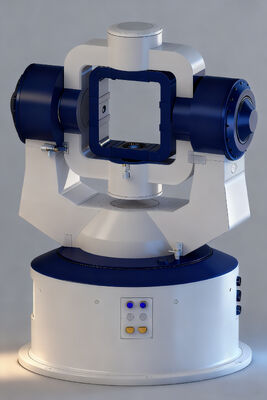

Dynamiczny 3-osiowy symulacyjny gramofon wysokiej wydajności HWIL Testing And Evaluation Flight Motion Simulator z maksymalnym obciążeniem 35 kg

Nazwa marki:	RUYA
Numer modelu:	/
MOQ:	1 zestaw
Cena:	negocjowalne
Czas dostawy:	4-6 miesięcy
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO 9001

Maksymalne obciążenie:

35 kg (łącznie z uchwytem montażowym)

Wymiary obciążenia:

400mm×400mm×450mm

Przecięcie trójosiowe:

± 0,3 mm

Prostopadłość trójosiowa:

±18″

Dokładność powierzchni montażowej:

≤ ± 2 ″

dokładność powierzchni pozycjonowania:

≤ ± 2 ″

o pojemności nieprzekraczającej 10 W:

nie mniej niż 80 pierścieni

Waga:

Około 3000 kg

Szczegóły pakowania:

drewniane pudełko

Możliwość Supply:

≤3 zestawy, 6 miesięcy

Podkreślić:

Symulator ruchu lotu 3 osi

Ewaluacyjny symulator ruchu lotu

Dynamiczne symulacje 3-osiowe

Opis produktu

Dynamiczny 3-osiowy gramofon do symulacji Wysokowydajny symulator ruchu w locie HWIL do testowania i oceny

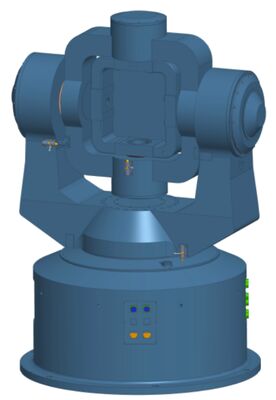

Trójosiowy gramofon symulacyjny składa się z dwóch głównych części: mechanicznego korpusu gramofonu oraz układu pomiarowo-kontrolnego. Gramofon przyjmuje konstrukcję UOO lub UUT, precyzyjny układ osi mechanicznych i konstrukcję platformy o dużej sztywności. Posiada funkcje symulacji, położenia, szybkości i obrotu oraz może symulować trójwymiarowy ruch ładunku. Jest stosowany w naziemnych, półfizycznych systemach symulacyjnych, aby zapewnić niemal realistyczne środowisko ruchu dla obciążeń, takich jak inercyjne systemy nawigacji. Może również zapewniać jednoosiowe, dwuosiowe lub trójosiowe pozycjonowanie i wartości odniesienia dla testowanego obciążenia i jest używany do testowania i eksperymentowania z inercyjnymi komponentami, zespołami i inercyjnymi systemami nawigacji.

Dane techniczne

Maksymalne obciążenie: 35 kg (łącznie z uchwytem montażowym)
Wymiary ładunku: 400 mm × 400 mm × 450 mm
Przecięcie trójosiowe: ±0,3 mm
Prostopadłość w trzech osiach: ±18″
Dokładność powierzchni montażowej: ≤±2″; Dokładność powierzchni pozycjonowania: ≤±2″
Upływ magnetyczny na powierzchni montażowej: ≤0,1mT (10mm do powierzchni montażowej)
Przewodzące pierścienie ślizgowe: Kanał użytkownika powinien mieć nie mniej niż 80 pierścieni
Przybliżone wymiary platformy maszyny: długość 1600 × szerokość 1450 × wysokość 2200 mm
Waga: około 3000 kg

Główne wskaźniki wydajności

Specyfikacje wydajności gramofonu trójosiowego

	Trójosiowy gramofon symulacyjny
	Rolka(oś wewnętrzna)	Poziom(oś środkowa)	Odchylenie (oś zewnętrzna)
Kąt obrotowy zakres	Ciągłe 360°	Ciągłe 360°	Ciągłe 360°
Maksymalnie kątowywskaźnik	400°/s	400°/s	300°/s
Maksymalne przyspieszenie kątowe	4000°/s²	2500°/s²	3000°/s²
Minimumstabilny wskaźnik	0,003°/s	0,003°/s	0,003°/s
Dokładność położenia kątowego	±10,8″	±10,8″	±10,8″
Wskaźnik odpowiedzi częstotliwościowej Podwójna dziesiątka, 0,5°	12 Hz	10 Hz	10 Hz
	Odpowiedź w dziedzinie czasu sygnału krokowego (amplituda 1°): przeregulowanie ≤ 25%, oscylacjaczasy ≤ 1
