Wysokiej Precyzji Dynamiczny 5-osiowy Symulacyjny Stół Obrotowy do Testów i Oceny HWIL o Wysokiej Wydajności Symulator Ruchu Lotu

Nazwa marki:	RUYA
Numer modelu:	/
MOQ:	1 zestaw
Cena:	negocjowalne
Czas dostawy:	4-6 miesięcy
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO 9001

Maksymalne obciążenie:

Obrotnica trójosiowa: ≥ 35 kg . Obrotnica dwuosiowa: ≥ 80 kg

Wymiary obciążenia:

Gramofon trójosiowy: ≥φ300mm × 600mm; Gramofon dwuosiowy: ≥φ300mm × 400mm

Przecięcie trzech osi i dwóch osi:

Kula o promieniu ≤ 1 mm

Prostopadłość pomiędzy osiami:

± 10 ″

Błąd obrotu kąta pochylenia:

± 10 ″

Waga:

Około 15 000 kg

Szczegóły pakowania:

drewniane pudełko

Możliwość Supply:

≤3 zestawy, 6 miesięcy

Podkreślić:

Stół Obrotowy 5-osiowy

Symulacyjny Stół Obrotowy Ruchu Lotu

Precyzyjny Symulacyjny Stół Obrotowy

Opis produktu

Wysokiej Precyzji Dynamiczny 5-osiowy Symulacyjny Stół Obrotowy Wysokowydajny Testowanie i Ocena HWIL Symulator Ruchu Lotu

Pięcioosiowy symulacyjny stół obrotowy może symulować różne położenia statku powietrznego w jego środowisku pracy, realistycznie odtwarzając odpowiednie charakterystyki mechaniczne podczas rzeczywistego lotu. Jest on głównie używany do symulacji postawy w przestrzeni i eksperymentów ruchowych komponentów inercyjnych, posiadając wysokie zdolności dynamiczne, duże obciążenia, pozycje, prędkości, oscylacje sinusoidalne i funkcje symulacji pięcioosiowej. Może być używany do półfizycznych eksperymentów symulacyjnych pokładowych systemów optoelektronicznych.

Jego struktura mechaniczna obejmuje głównie trzyosiowy stół obrotowy symulujący ruch postawy statku powietrznego i dwuosiowy stół obrotowy symulujący ruch względny celu. Każda oś posiada pozycję, prędkość, kołysanie i funkcje symulacji, zapewniając symulowane środowisko ruchu dla obciążeń takich jak samoloty, szukacze i symulatory celów. Trzyosiowy stół obrotowy przyjmuje strukturę O-U-T do symulacji trzech stopni swobody obrotu statku powietrznego: przechylenia, odchylenia i pochylenia. Dwuosiowy stół obrotowy przyjmuje strukturę O-U, aby zrealizować dwa stopnie swobody obrotu: azymut i pochylenie, symulując ruch względny (kąt linii wzroku w płaszczyźnie pochylenia i odchylenia) między statkiem powietrznym a celem.

1. Maksymalne obciążenie: Trzyosiowy stółobrotowy: ≥ 35 kg (w tym mocowanie) ; Dwu-osiowego stółobrotowy: ≥ 80 kg (w tym mocowanie) mm

2. Wymiary obciążenia : Trzyosiowy stółobrotowy: ≥φ300mm × 600mm ; Dwu-osiowego stółobrotowy: ≥φ300mm × 400mm mm

3. Przecięcie między trzema osiami a dwiema osiami: ≤ kula o promieniu 1 mm;

4. Prostopadłość między osiami: ±10″;

5. Błąd obrotu kąta pochylenia: ±10″;

6. Przybliżone wymiary mechanicznego stołuobrotowegowynoszą: długość 5000 × szerokość 2500 × wysokość 3600 mm

;7.

Waga: Około 15 000 kg.

	Główne wskaźniki wydajności					Trzyosiowy system wału lotu
	Dwuosiowy system osi linii wzroku celu	PrzechylenieOdchylenie		Pochylenie		Azymut		Pochylenie
Zakres kąta obrotu	ciągły	±65º		±65º		±60º		±60º
Trzyosiowy i dwu-osiowy relatywny zakres ruchu	Po zainstalowaniu symulatora celu, względny limit ramy pochylenia trzyosiowego -osiowego obrotowego i ramydwu-osiowego -osiowego stołuobrotowego wynosi ≥40º, apertura symulatora celu wynosi φ300mm, a przedni koniec znajduje się 600mm od środka stołu obrotowego; zakres kąta obrotu ruchu azymutalnego dwu-osiowego stołu obrotowego
wynosi ±40º.0.001 º/s	0.001 º/s	0.001 º/s		0.001 º/s		0.001 º/s		0.001 º/s
0.001 º/s0.001 º/s	Maksymalna	kątowa		kątowa		300 º/s		300 º/s
300 º/s	50 º/s^{450 º/s}	Maksymalne przyspieszenie kątowe^{450 º/s}		2^{450 º/s}		2^{450 º/s}		2^{450 º/s}
2	±15″	±15″		±15″		±15″		±15″
±15″	7.2″	7.2″		7.2″		7.2″		7.2″
7.2″	3.6″	3.6″		3.6″		3.6″		3.6″
prędkości3.6″	3.6″ Dokładność
prędkościkątowejω≤10 º/s:0.1 º/sω≥10 º/s:0.1 º/s	Stabilność ^prędkości kątowejω≤1 º/s: 2×10 -2^ω
>	1 º/s: 5×10	Wskaźnik odpowiedzi częstotliwościowej	Wskaźnik odpowiedzi częstotliwościowej		8Hz		8Hz
	8Hz

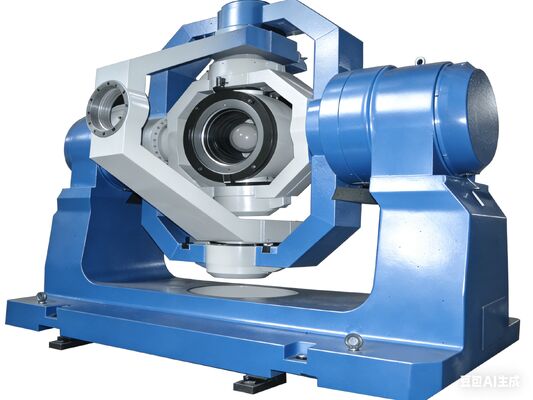

Wysokiej Precyzji Dynamiczny 5-osiowy Symulacyjny Stół Obrotowy do Testów i Oceny HWIL o Wysokiej Wydajności Symulator Ruchu Lotu 0

Wysokiej Precyzji Dynamiczny 5-osiowy Symulacyjny Stół Obrotowy do Testów i Oceny HWIL o Wysokiej Wydajności Symulator Ruchu Lotu 1

4Hz

Wysokiej Precyzji Dynamiczny 5-osiowy Symulacyjny Stół Obrotowy do Testów i Oceny HWIL o Wysokiej Wydajności Symulator Ruchu Lotu 2

4Hz
