2DTGZ-B Podwójny oś wysokiej precyzji testowania ruchu śledzenia gramofon

Name: 2DTGZ-B Podwójny oś wysokiej precyzji testowania ruchu śledzenia gramofon
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DTGZ-B
Availability: InStock

Nazwa marki:	RUYA
Numer modelu:	2DTGZ-B
MOQ:	1 SET
Cena £:	negocjowalne
Czas dostawy:	3-4 miesiące
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO 9001

Load Weight:

50Kg

Rozmiar obciążenia:

300 mm × 300 mm × 200 mm

Rate Range（inner）:

0.001°/s~15°/s

Zakres prędkości （zewnętrzny）:

0,001 °/s ~ 15 °/s

Angle Rotary Range（inner）:

-50°~+50°

Angle Rotary Range（outer）:

0~360°

Maksymalne przyspieszenie kątowe （wewnętrzne）:

≥10 °/s²

Maximum Angular Acceleration（outer）:

≥10°/s²

Szczegóły pakowania:

Drewniana skrzynia

Możliwość Supply:

≤3 zestawy, 3 miesiące

Podkreślić:

2DTGZ-B zestaw obracający

Wysokoprzyzwoity gramofon śledzący

Próbka ruchu dwaosiowy gramofon

Opis produktu

2DTGZ-B Podwójny oś wysokoprzykromowy gramofon do śledzenia ruchu

Opis produktu

Obrót z podwójnym ośmieniem jest wysokoprecyzyjną dwuwymiarową platformą testową ruchu wyposażoną w systemy podwójnych stopni wolności dla osi azimutów (oś X) i osi pasma (oś Y).Przyjmuje precyzyjną technologię sterowania serwo i jest zaprojektowany w celu zapewnienia wielowymiarowych dynamicznych badań wydajności komponentów lotniczych, sprzęt optoelektroniczny, systemy nawigacji bezwładnościowej itp. Szeroko stosowane w eksperymentalnych scenariuszach takich jak symulacja celu, skanowanie swing,i dynamicznego śledzenia w celu spełnienia wymogów badań wysokiej niezawodności dla złożonych trajektoriów ruchu w przemyśle wojskowym i na polu badań naukowych.

Parametry produktu

Specyfikacja
1	Waga ładunku	50 kg
2	Wielkość ładunku	300 mm × 300 mm × 200 mm
3	Dokładność obrotowa podwójnej osi	±3′′
4	Perpendykularność dwustronnej osi	±3′′
5	Przecinek dwustronnej osi	F0,5 mm średnicy kuli
6	Błąd pozycjonowania	ramy zewnętrzne:± 15′′;
6	Błąd pozycjonowania	ramy wewnętrzne:± 15′′;
7	Pozycjonowanie powtarzalność pozycji kątowej	± 15′′
8	Zakres stawek	ramy wewnętrzne:0.001°/s~15°/s;
8	Zakres stawek	ramy zewnętrzne:0.001°/s~15°/s;
9	Zakres obrotowy kąta	ramy zewnętrzne:0~360°
9	Zakres obrotowy kąta	ramy wewnętrzne:-50°~+50°
10	Dokładność wskaźnika	ω≤1°/s, 2x10-3 (1° średnia)
		1°/s≤ω<10°/s, 2x10-4 (Średnia 10°)
		ω≥10°/s, 2x10-5 (Średnia 360°)
11	Maksymalne przyspieszenie kątowe	ramy wewnętrzne:≥ 10°/s2
11	Maksymalne przyspieszenie kątowe	ramy zewnętrzne:≥ 10°/s2

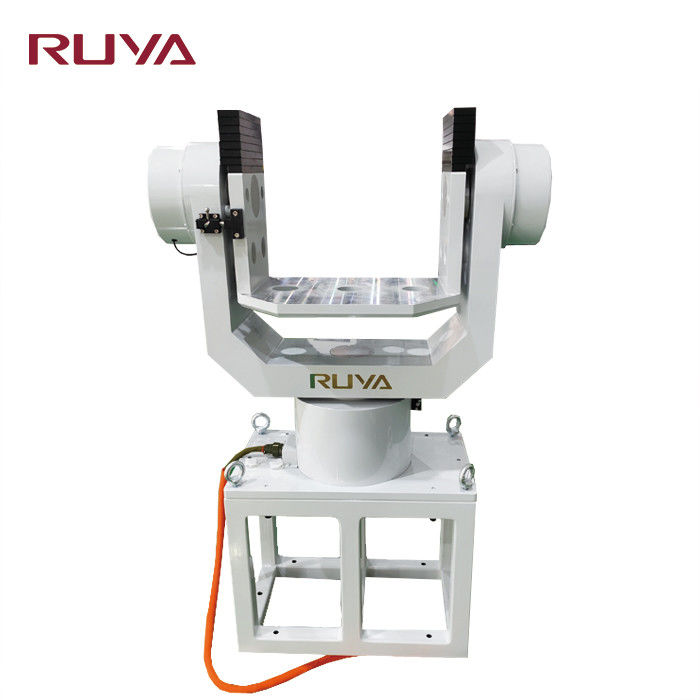

2DTGZ-B Podwójny oś wysokiej precyzji testowania ruchu śledzenia gramofon 0

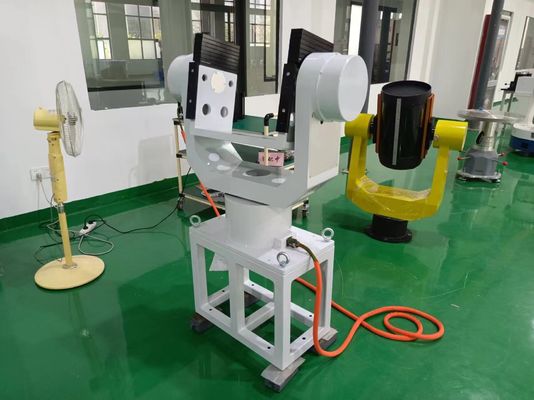

2DTGZ-B Podwójny oś wysokiej precyzji testowania ruchu śledzenia gramofon 1
