Wysokiej Precyzji Przenośne Ramię Pomiarowe CMM RA535 3D, Ramię Przegubowe, Maszyna Współrzędnościowa

Opis produktu

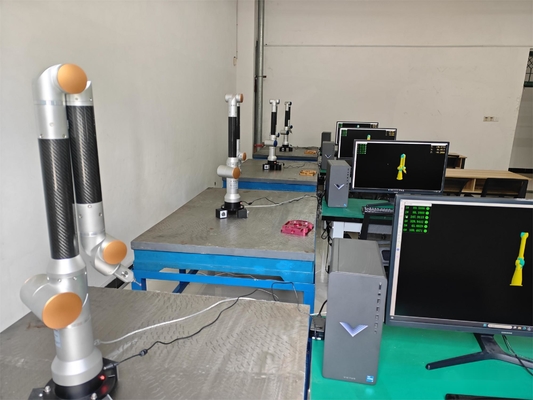

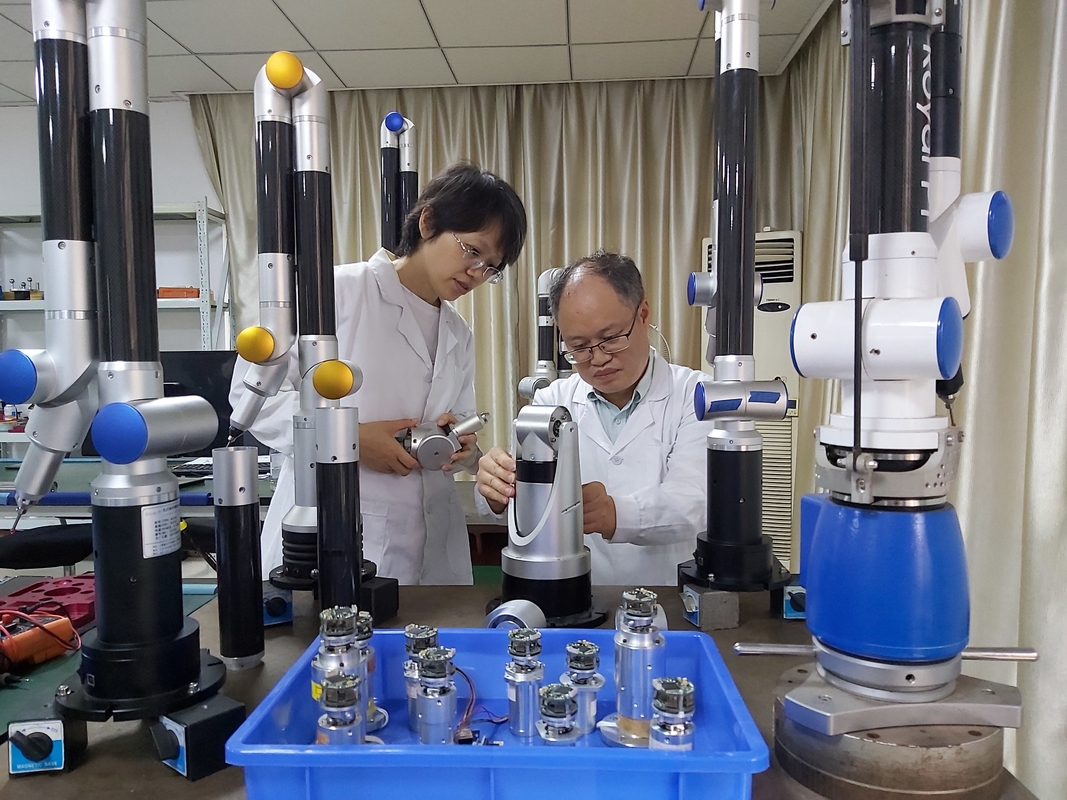

PRZENOŚNE RAMIĘ POMIAROWE SERII RA5 CMM jest używane głównie do precyzyjnych pomiarów na liniach produkcyjnych samochodów, w fabrykach obsługi samolotów, stoczniach, fabrykach lokomotyw, warsztatach produkcji form itp.

Dokładność testu (zgodnie z powszechnie przyjętym międzynarodowym standardem współrzędnych B89.4.22-2004):

(1) metoda testu powtarzalności pojedynczego punktu: Standardowa sonda umieszczona w gnieździe stożkowym w kierunku z wielu danych pojedynczych punktów zebranych przez oprogramowanie w celu obliczenia punktu do odchylenia standardowego i stożka każdego punktu (pojedynczego punktu) średniego odchylenia standardowego od środka. Metoda ta służy do testowania i powtarzalności sprzętu pomiarowego.

(2) metody pomiaru długości precyzji przestrzennej: zakres pomiarowy, mierzony standardową długością testu wielokrotnie wartości długości urządzenia standardowego, wyniki pomiarów z odchyleniem standardowym wartości teoretycznej między urządzeniami jako odchylenie standardowe. Jeśli 95% wyników pomiarów mieści się w dokładności kalibracji, odchylenie standardowe ± 2σ spełnia poziom ufności, metoda ta jako ogólne kryteria dokładności systemu pomiaru jakości

Wykrywanie cech geometrycznych

1. Mierzenie cech geometrycznych na przedmiocie obrabianym. I poprzez projekcję i przecięcie, istniejące cechy geometryczne są dopasowywane do generowania nowych cech.

2. Szybka analiza wymiarów przestrzennych, takich jak odległości i kąty między cechami geometrycznymi.

3. Układ współrzędnych można dostosować za pomocą punktów, linii i powierzchni, a wymiary liniowe można oznaczyć.

Wykrywanie tolerancji geometrycznych GD&T

Oprogramowanie pomiarowe zapewnia narzędzia GD&T do oceny tolerancji kształtu i położenia cech geometrycznych. Na przykład prostopadłość, równoległość, płaskość, walcowatość, współosiowość, nachylenie, położenie itp.

Porównanie między modelem 3D a rzeczywistym obiektem

Oprogramowanie jest kompatybilne z wieloma formatami danych 3D i zapewnia wiele metod wyrównywania współrzędnych. Może automatycznie porównywać zmierzone cechy geometryczne i dane punktów powierzchni z wartościami teoretycznymi na modelu trójwymiarowym i dostarczać graficzne raporty analizy błędów.

Raport z testu

Raporty z testów w formatach PDF, Excel i mht można szybko wygenerować.

Funkcja dostosowywania raportu z inspekcji jest potężna, a raport wyjściowy jest wygodny i szybki, ze zdjęciami i tekstem.

Obszary zastosowań: używane na liniach produkcyjnych samochodów, w przemyśle lotniczym, stoczniowym, produkcji przyrządów kontrolnych, produkcji form itp.

Parametry produktu

Opcjonalne akcesoria:
