Artykułowa maszyna do pomiaru współrzędnych ramienia

Przenośne ramię pomiarowe CMM RA520 o wysokiej precyzji 0,045 mm 3D z lotniczym włóknem węglowym

Przenośne ramię pomiarowe CMM RA520 o wysokiej precyzji 0,045 mm 3D z lotniczym włóknem węglowym

Nazwa marki:	RUYA
Numer modelu:	RA520
MOQ:	1 pc
Cena:	negocjowalne
Czas dostawy:	5-10 working days
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Orzecznictwo:

ISO 9001

Dokładność:

0,045 mm

Powtarzalność:

0,032 mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Podkreślić:

3D pomiarowe ramię przenośne cm

Przenośne ramię przegubowe do pomiarów współrzędnych

Wysokoprecyzyjne ramię przegubowe do pomiarów współrzędnych

Opis produktu

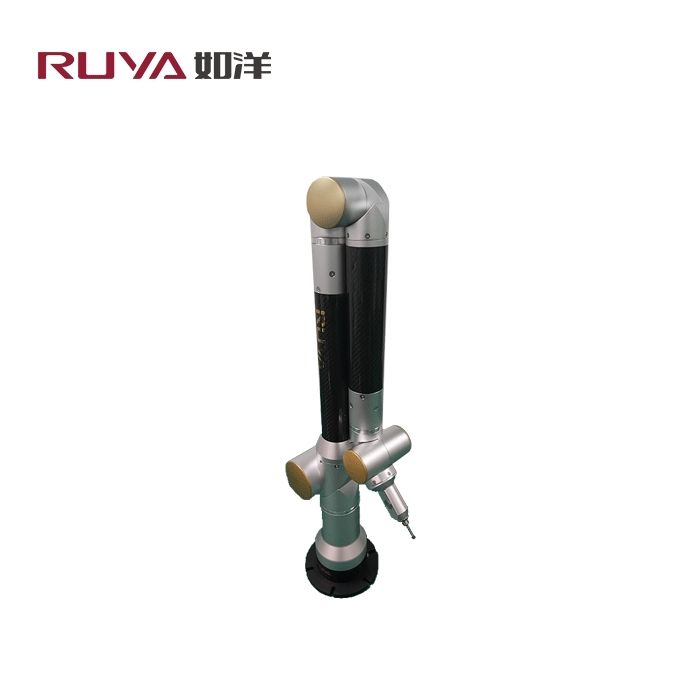

Przenośny ramię pomiarowe CMM RA520

Przegląd produktu

Przenośna maszyna pomiarowa CMM RA520 to przegubowa maszyna pomiarowa z ramieniem współrzędnym przeznaczona do zastosowań pomiarowych 3D o wysokiej precyzji.To przenośne rozwiązanie zapewnia wyjątkową dokładność i elastyczność dla różnych potrzeb pomiarowych w przemyśle.

Kluczowe cechy

Absolutny wysokoprecyzyjny koder zapewnia dokładność i stabilność przyrządu bez wymagania sterowania uruchamianiem
Wysokiej jakości przewodzące pierścienie ślizgowe umożliwiają nieskończone obroty we wszystkich złączach
Prosty kabel USB do łatwej integracji z komputerem
Szeroki zakres temperatury roboczej (10°C-40°C) dla niezawodnej pracy
Korpus ramienia rury z włókna węglowego do użytku lotniczego - lekkie (tylko 7 kg) z minimalną deformacją
Standardowe złącza wykonane z formy zapewniają wysoką stabilność podczas pracy
Opcjonalny moduł baterii umożliwia pomiar na miejscu bez zasilania zewnętrznego
Kompatybilny z pełną gamą sond Renishaw i wieloma elementami montażowymi
Wielokrotne metody montażu: statyw, podstawa magnetyczna, klipsy w kształcie U do szybkiego pomiaru na miejscu

Zdolności pomiarowe

Wykrywanie cech geometrycznych

Pomiar cech geometrycznych na obróbce
Tworzenie nowych cech poprzez projekcję i przecięcie istniejących cech geometrycznych
Szybkie analizowanie wymiarów przestrzennych, w tym odległości i kątów
Niestandardowe systemy współrzędnych poprzez punkty, linie i powierzchnie
Możliwości oznaczania wymiarów liniowych

Wykrycie tolerancji geometrycznej GD&T

Oprogramowanie do pomiarów zapewnia kompleksowe narzędzia GD&T do oceny tolerancji kształtu i pozycji, w tym pionowości, równoległości, płaskości, cylindryczności, koaksjalizmu, nachylenia,i pozycja.

Porównanie modeli 3D

Kompatybilność oprogramowania z wieloma formatami danych 3D i metodami wyrównania współrzędnych. Automatycznie porównuje zmierzone cechy geometryczne i dane o punktach powierzchniowych z wartościami teoretycznymi w modelach 3D,dostarczanie kompleksowych raportów graficznych dotyczących analizy błędów.

Sprawozdanie z badań

Szybkie wyświetlanie raportów testowych w formacie PDF, Excel i MHT.

Obszary zastosowań

Linie produkcyjne samochodów, lotnictwa, budowy statków, produkcji urządzeń kontrolnych, produkcji form i różnych zastosowań pomiarowych w przemyśle.

Specyfikacja produktu

Model	Zakres pomiarów przestrzennych	Błąd w oznaczaniu długości przestrzeni	Konsekwencja pomiaru jednoosiowych współrzędnych
RA515	10,5 m	0.035 mm	00,025 mm
RA520	2.0m	0.045 mm	0.032mm
RA525	20,5 m	00,060 mm	0.035 mm
RA530	3.0m	0.080 mm	00,056 mm
RA535	30,5 m	0.100mm	0.071 mm

Akcesoria opcjonalne
