Artykułowa maszyna do pomiaru współrzędnych ramienia

RUYA RA515 Wysoce precyzyjna przegubowa maszyna do pomiaru współrzędnych z dokładnością 0,035 mm i zasięgiem pomiaru 1,5 m

RUYA RA515 Wysoce precyzyjna przegubowa maszyna do pomiaru współrzędnych z dokładnością 0,035 mm i zasięgiem pomiaru 1,5 m

Nazwa marki:	RUYA
Numer modelu:	RA515
MOQ:	1 pc
Cena:	negocjowalne
Czas dostawy:	5-10 working days
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Orzecznictwo:

ISO 9001

Dokładność:

0,035 mm

Powtarzalność:

0,025 mm

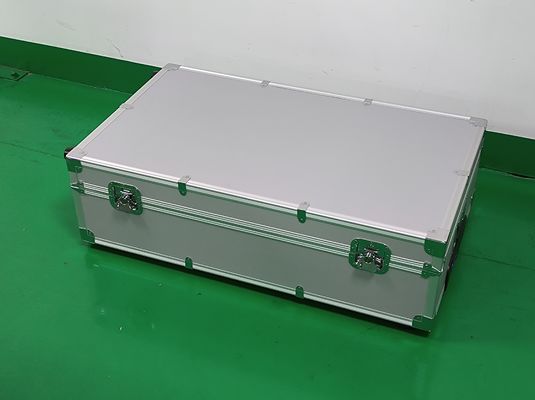

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Podkreślić:

Przenośne ramię pomiarowe 3D

Wysokoprecyzyjna współrzędnościowa maszyna pomiarowa

Przenośna współrzędnościowa maszyna pomiarowa CMM

Opis produktu

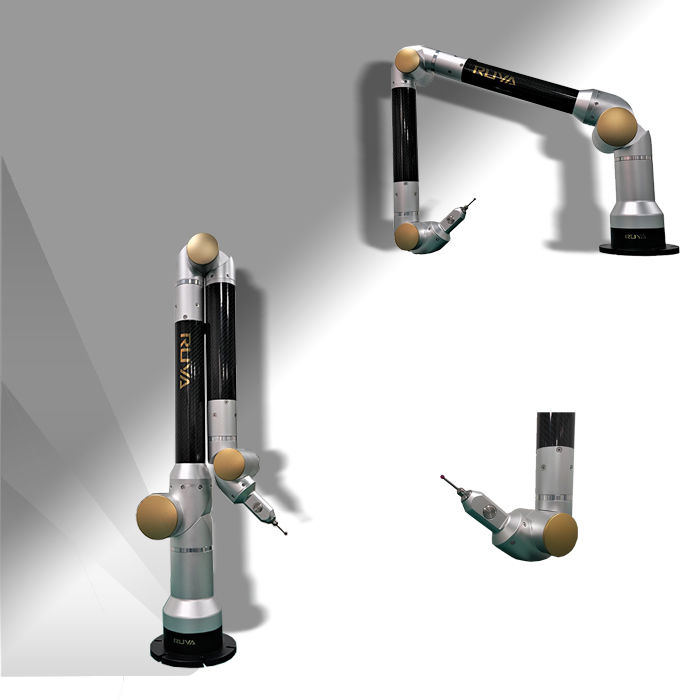

RUYA RA515 Articulated Arm Coordinate Measuring Machine Portable CMM High Precision 3D Measuring Arm

Przegląd produktu

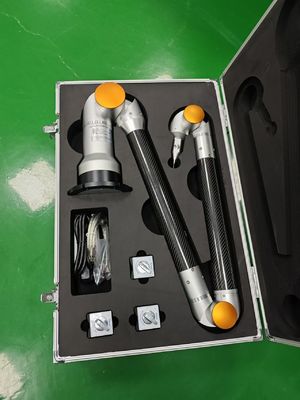

Instrument skład:

Stała platforma
Magnetyczny podnośnik (lub pojemnik, statyp)
Measuring machine host
Komputer i oprogramowanie
Measuring head assembly (głowa pomiarowa)

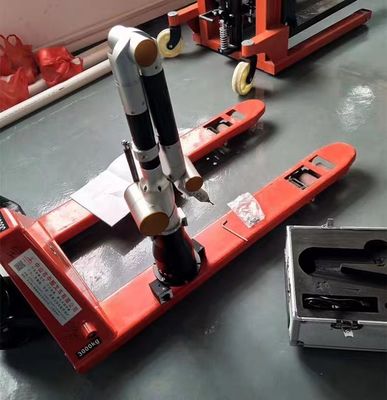

Podczas operacji pomiarowych system musi być stabilnie utrzymany na platformie (nie wymagane jest wyrównanie,ale the relative position between the measuring machine and workpiece must remain stable throughout the entire measurement process)Główna jednostka jest zabezpieczona przy użyciu kubków lub śrub, z przenośnym komputerem podłączonym przez kabel sygnału USB.Oprogramowanie obsługuje pozyskiwanie i przetwarzanie danych pomiarowych wraz z generowaniem kompleksowych raportów pomiarowych.

Zdolności pomiarowe

Wykrywanie cech geometrycznych

Measure geometric features on workpieces and generate new features through projection and intersection of existing geometric elements (Pomiary cech geometrycznych na obróbkach i generowanie nowych cech poprzez projekcję i przecinanie istniejących elementów geometrycznych)
Szybka analiza wymiarów przestrzennych, w tym odległości i kątów między cechami geometrycznymi
Custom coordinate system creation using points, lines, and surfaces with linear dimension marking capabilities (zastosowanie punktów, linii i powierzchni z możliwością oznaczania wymiarów liniowych)

Wykrycie tolerancji geometrycznej GD&T

The measurement software provides comprehensive GD&T tools for evaluating form and position tolerances of geometric features, including verticality, parallelism, flatness, cylindricity, coaxiality,skłonność, pozycja, i więcej.

3D Model to Actual Object Porównanie

Software compatibility with multiple 3D data formats and various coordinate alignment methods enables automatic comparison of measured geometric features and surface point data with theoretical values from 3D models, dostarczając szczegółowe raporty graficzne analizy błędów.

Sprawozdanie z badań

Szybki output of test reports in PDF, Excel, and MHT formats.Fast reporting with comprehensive text and graphical documentation Raportowanie szybkie z kompleksową dokumentacją tekstową i graficzną.

Obszary zastosowań

Linie produkcyjne samochodów, lotnictwa, budowy statków, produkcji urządzeń kontrolnych, produkcji form i powiązanych zastosowań przemysłowych.

Specyfikacja produktu

Model	Zakres pomiarów przestrzennych	Błąd w oznaczaniu długości przestrzeni	Konsekwencja pomiaru jednoosiowych współrzędnych
RA515	10,5 m	0.035 mm	00,025 mm
RA520	2.0m	0.045 mm	0.032mm
RA525	20,5 m	00,060 mm	0.035 mm
RA530	3.0m	0.080 mm	00,056 mm
RA535	30,5 m	0.100mm	0.071 mm

Akcesoria opcjonalne
