Artykułowa maszyna do pomiaru współrzędnych ramienia

RUYA RA515 Ramię przegubowa, maszyna pomiarowa, przenośna, CMM, ręka pomiarowa 3D o wysokiej precyzji

RUYA RA515 Ramię przegubowa, maszyna pomiarowa, przenośna, CMM, ręka pomiarowa 3D o wysokiej precyzji

Nazwa marki:	RUYA
Numer modelu:	RA515
MOQ:	1 pc
Cena £:	negocjowalne
Czas dostawy:	5-10 working days
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Orzecznictwo:

ISO 9001

Accuracy:

0.035mm

Repeatability:

0.025mm

Packaging Details:

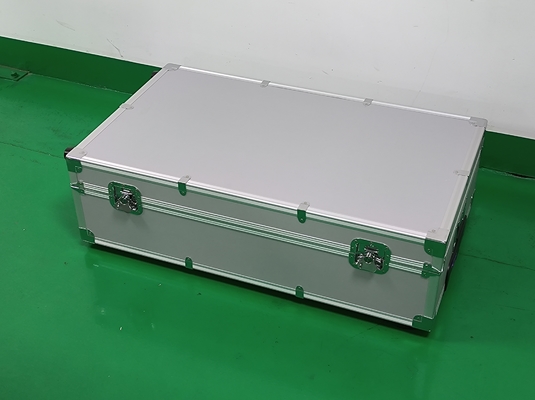

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Opis produktu

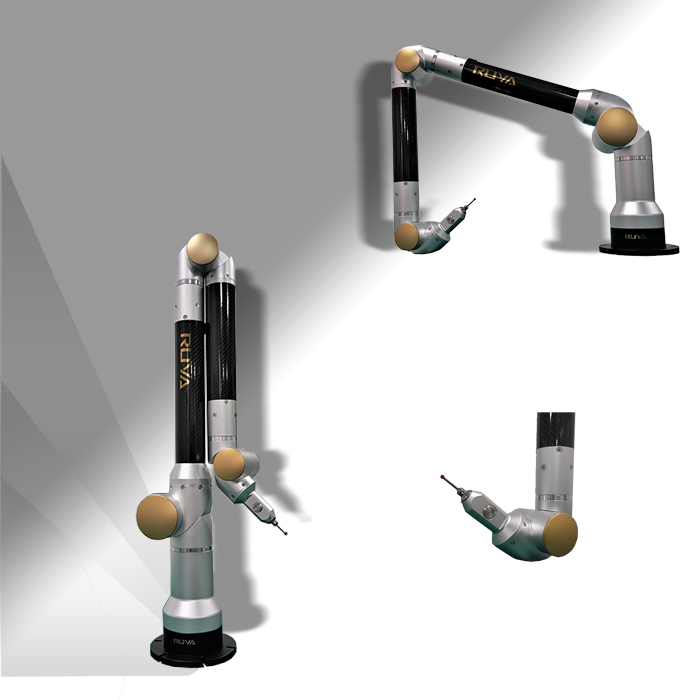

RUYA RA515 Ramię przegubowa, maszyna pomiarowa, przenośna, CMM, ręka pomiarowa 3D o wysokiej precyzji

Opis produktu

RUYA RA515 Ramię przegubowa, maszyna pomiarowa, przenośna, CMM, ręka pomiarowa 3D o wysokiej precyzji 0

Kompozycja instrumentu

1 ̇ stała platforma,

2 ∆magnetyczny podłoże (lub pojemnik, statyp),

3 ∆przęg pomiarowy,

4 ̇ komputery i oprogramowanie,

5"Głowa pomiarowa składa się z kilku części.

Przy pomiarze it must be stably fixed on the platform (it is not required to be level but the relative position of the measuring machine and the workpiece to be measured is required to be stable during the whole measuring process), główna jednostka maszyny pomiarowej jest mocowana przez odkurzacz lub śruby, przenośny komputer jest podłączony do głównej jednostki przez przewód sygnału USB,a oprogramowanie jest zakończone Nabycie i przetwarzanie danych pomiarowych oraz tworzenie raportów pomiarowych.

Wykrywanie cech geometrycznych

1Pomiar cech geometrycznych na przedmiocie i poprzez projekcję i przecięcie, istniejące cechy geometryczne są dopasowane do generowania nowych cech.

2. Szybko analizować wymiary przestrzenne, takie jak odległości i kąty między cechami geometrycznymi.

3System współrzędnych można dostosować poprzez punkty, linie i powierzchnie, a wymiary liniowe można oznaczyć.

Wykrycie tolerancji geometrycznych GD&T

Oprogramowanie pomiarowe zapewnia narzędzia GD&T do oceny tolerancji kształtu i pozycji cech geometrycznych.,pozycja itp.

Porównanie modelu 3D z rzeczywistym obiektem

Oprogramowanie jest kompatybilne z wieloma formatami danych 3D i zapewnia wiele metod wyrównania współrzędnych.Może automatycznie porównywać zmierzone cechy geometryczne i dane o punktach powierzchni z wartościami teoretycznymi na trójwymiarowym modelu, oraz dostarczać graficzne raporty analizy błędów.

Sprawozdanie z badania

Raporty testowe w formacie PDF, Excel i mht mogą być szybko wyprodukowane.

Funkcja dostosowywania raportu inspekcyjnego jest potężna, a raport wyjściowy jest wygodny i szybki, z obrazami i tekstami.

Obszary zastosowania:stosowane w produkcji samochodów, lotnictwa, budowy statków, produkcji urządzeń kontrolnych, produkcji form itp.

Parametry produktu

Specyfikacja serii RA5
Model	Zakres pomiarów przestrzennych/m	Błąd w oznaczaniu długości przestrzeni/mm	Konsekwencja pomiaru współrzędnych jednosiowych /mm
RA515	10,5 m	0.035 mm	00,025 mm
RA520	2.0m	0.045 mm	0.032mm
RA525	20,5 m	00,060 mm	0.035 mm
RA530	3.0m	0.080 mm	00,056 mm
RA535	30,5 m	0.100mm	0.071 mm

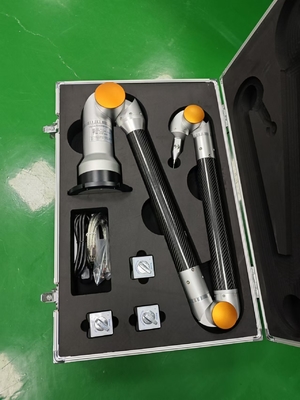

Akcesoria opcjonalne:

RUYA RA515 Ramię przegubowa, maszyna pomiarowa, przenośna, CMM, ręka pomiarowa 3D o wysokiej precyzji 2

RUYA RA515 Ramię przegubowa, maszyna pomiarowa, przenośna, CMM, ręka pomiarowa 3D o wysokiej precyzji 3

RUYA RA515 Ramię przegubowa, maszyna pomiarowa, przenośna, CMM, ręka pomiarowa 3D o wysokiej precyzji 4

RUYA RA515 Ramię przegubowa, maszyna pomiarowa, przenośna, CMM, ręka pomiarowa 3D o wysokiej precyzji 5

RUYA RA515 Ramię przegubowa, maszyna pomiarowa, przenośna, CMM, ręka pomiarowa 3D o wysokiej precyzji 6

RUYA RA515 Ramię przegubowa, maszyna pomiarowa, przenośna, CMM, ręka pomiarowa 3D o wysokiej precyzji 7

RUYA RA515 Ramię przegubowa, maszyna pomiarowa, przenośna, CMM, ręka pomiarowa 3D o wysokiej precyzji 8

RUYA RA515 Ramię przegubowa, maszyna pomiarowa, przenośna, CMM, ręka pomiarowa 3D o wysokiej precyzji 9
