2DTGZ-B Precyzyjny dwuosiowy obrotnik z podwójnym stopniem swobody i udźwigiem 50 kg do testowania ruchu

2DTGZ-B Precyzyjny dwuosiowy obrotnik z podwójnym stopniem swobody i udźwigiem 50 kg do testowania ruchu

Nazwa marki:	RUYA
Numer modelu:	2DTGZ-B
MOQ:	1 SET
Cena:	negocjowalne
Czas dostawy:	3-4 miesiące
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO 9001

Załaduj ciężar:

50 kg

Rozmiar obciążenia:

300 mm × 300 mm × 200 mm

Zakres stawek （wewnętrzny）:

0,001 °/s ~ 15 °/s

Zakres prędkości （zewnętrzny）:

0,001 °/s ~ 15 °/s

Kąt Rotary zakres （wewnętrzny）:

-50°~+50°

Kąt Rotary zakres （zewnętrzny）:

0 ~ 360 °

Maksymalne przyspieszenie kątowe （wewnętrzne）:

≥10 °/s²

Maksymalne przyspieszenie kątowe （zewnętrzne）:

≥10 °/s²

Szczegóły pakowania:

Drewniana skrzynia

Możliwość Supply:

≤3 zestawy, 3 miesiące

Podkreślić:

2DTGZ-B zestaw obracający

Wysokoprzyzwoity gramofon śledzący

Próbka ruchu dwaosiowy gramofon

Opis produktu

2DTGZ-B Dwukadłubowy precyzyjny obrotnica do testowania ruchu i śledzenia

Przegląd produktu

Dwukadłubowa precyzyjna obrotnica do testowania ruchu i śledzenia 2DTGZ-B to zaawansowana dwuwymiarowa platforma do testowania ruchu, wyposażona w systemy o podwójnym stopniu swobody dla osi azymutu (oś X) i pochylenia (oś Y). Wykorzystując precyzyjną technologię sterowania serwo, system ten został zaprojektowany do kompleksowego wielowymiarowego testowania dynamicznych parametrów pracy komponentów lotniczych, sprzętu optoelektronicznego, systemów nawigacji inercyjnej i powiązanych zastosowań.

Obrotnica ta jest szeroko stosowana w scenariuszach eksperymentalnych, w tym w symulacji celów, skanowaniu wahadłowym i śledzeniu dynamicznym, spełniając wymagania testowania o wysokiej niezawodności dla złożonych trajektorii ruchu w badaniach naukowych i zastosowaniach przemysłowych.

Specyfikacje techniczne

Specyfikacja	Wartość
Masa ładunku	50 kg
Rozmiar ładunku	300 mm * 300 mm * 200 mm
Dokładność obrotu dwukadłubowego	±3″
Prostopadłość dwukadłubowa	±3″
Przecięcie dwukadłubowe	Kula o średnicy Ø0,5 mm
Błąd pozycjonowania pozycji kątowej	Rama zewnętrzna: ±15″ Rama wewnętrzna: ±15″
Powtarzalność pozycjonowania pozycji kątowej	±15″
Zakres prędkości	Rama wewnętrzna: 0,001°/s ~ 15°/s Rama zewnętrzna: 0,001°/s ~ 15°/s
Zakres obrotu kątowego	Rama zewnętrzna: 0° ~ 360° Rama wewnętrzna: -50° ~ +50°
Dokładność prędkości	ω ≤ 1°/s: 210⁻³ (średnia 1°) 1°/s ≤ ω < 10°/s: 210⁻⁴ (średnia 10°)ω ≥ 10°/s: 2*10⁻⁵ (średnia 360°) Maksymalne przyspieszenie kątowe

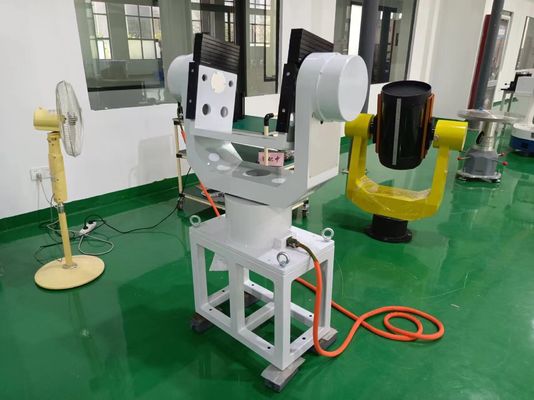

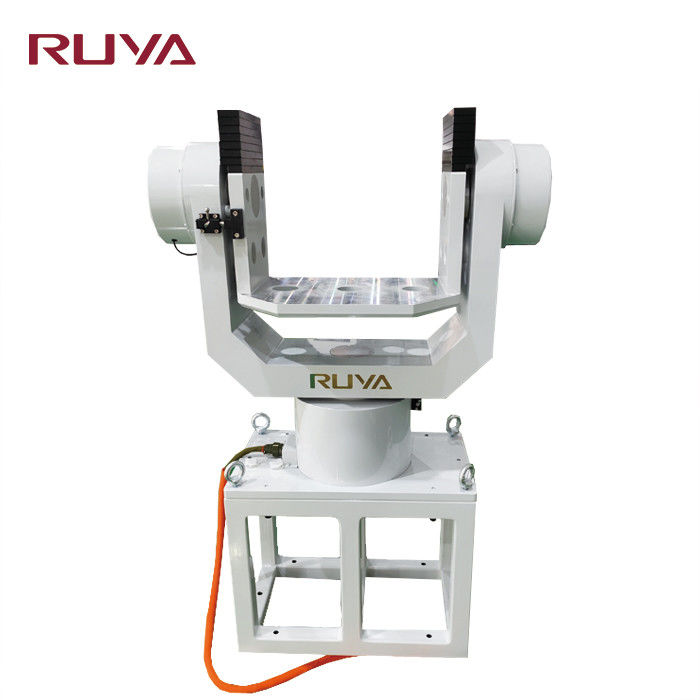

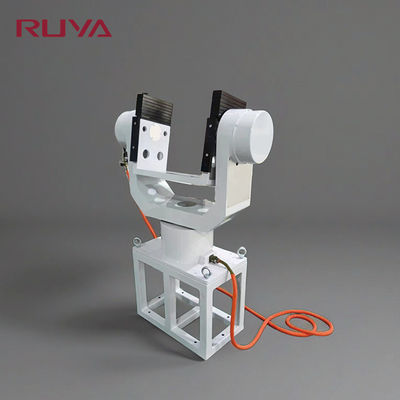

Rama wewnętrzna: ≥ 10°/s²	Rama zewnętrzna: ≥ 10°/s² Obrazy produktu
