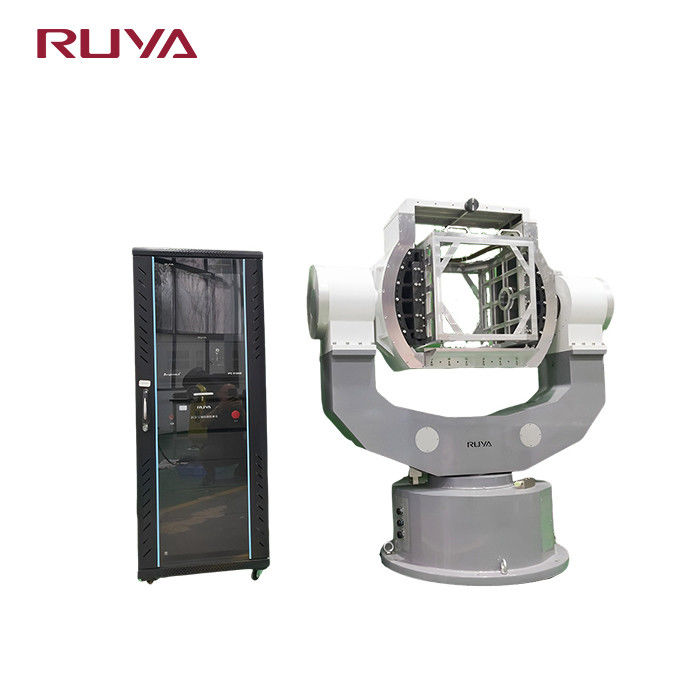

3DT420 Trojosiowy zwrotnik kalibracyjny wieżyczki testowej

Name: 3DT420 Trojosiowy zwrotnik kalibracyjny wieżyczki testowej
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 3DT420
Availability: InStock

Nazwa marki:	RUYA
Numer modelu:	3DT420
MOQ:	1 SET
Cena:	negocjowalne
Czas dostawy:	3-4 miesiące
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO 9001

Load Weight:

≤65Kg

Błąd pozycjonowania （wewnętrzny）:

brak wymagań indeksu dynamicznego

Błąd pozycjonowania （środkowy）:

±4″

Positioning Error（outer）:

±4″

Rotation Range（inner）:

±10°

Rotation Range（middle）:

-10°~+150°

Rotation Range（outer）:

±150°

Maximum Size Of Photoelectric Tower:

Ф420×680

Szczegóły pakowania:

Drewniana skrzynia

Możliwość Supply:

≤3 zestawy, 3 miesiące

Podkreślić:

Obrót kalibracyjny trzyosiowy

Obrót kalibracyjny 3DT420

Obrótki kalibracyjne 3 osi

Opis produktu

3DT420 Trójosiowy gramofon kalibracyjny do testowania wieży

Opis produktu

Niektóre dwuosiowe urządzenia wieży fotoelektrycznej wymagają badań kalibracyjnych w trybie offline i muszą być wyposażone w trójosiowy system zwrotnika testowego.Zakres obrotu i dokładność pozycji trójosiowego gramofonu badawczego muszą być lepsze niż zakres ruchu i dokładność stabilności wieżycy.

Ponieważ wieża ma tylko dwa stopnie swobody, azymut i kąt, nie ma wymogów dotyczących dokładności i wskaźnika dynamiki dla osi obrotowej trójosiowego gramofonu.Wymagane jest tylko, aby układ osi miał funkcję obrotową..

Parametry produktu

Specyfikacja
1	Waga ładunku	≤ 65 kg
2	Dokładność obrotowa trójosiowa	± 3′′
3	Perpendykularność trzech osi	± 3′′
4	Przecinek trzech osi	F0,5 mm średnicy kuli
5	Błąd pozycjonowania	ramy wewnętrzne:brak wymogów dotyczących dynamicznego indeksu
		środkowy ramy:± 4′′;
		ramy zewnętrzne:± 4′′;
6	Zakres stawek	ramy wewnętrzne:podręcznik;
		środkowy ramy:≥ 20°/s;
		ramy zewnętrzne:≥ 20°/s;
7	Zakres obrotu	ramy wewnętrzne:±10°
		środkowy ramy:-10°~+150°
		ramy zewnętrzne:± 150°
8	Maksymalne przyspieszenie kątowe	ramy wewnętrzne:podręcznik;
		środkowy ramy:≥ 20°/s2;
		ramy zewnętrzne:≥ 20°/s2
9	Użytkownik	Dostosowywalne
10	Maksymalny rozmiar wieży fotoelektrycznej	F420×680

3DT420 Trojosiowy zwrotnik kalibracyjny wieżyczki testowej 0
